Apa itu Flowchart

Bagi anak-anak yang Kuliah IT/Kuliah Ilmu Komputer pasti tidak asing dengan “Flowchart”.

Flowchart adalah sebuah diagram yang menjelaskan alur proses dari sebuah program. Dalam membangun sebuah program, flowchart berperan penting untuk menerjemahkan proses berjalannya sebuah program agar lebih mudah untuk dipahami. Nah, apa fungsinya, simbol yang sering digunakan, dan bagaimana contohnya? Berikut ini adalah penjelasannya.

Flowchart atau bagan alur adalah diagram yang menampilkan langkah-langkah dan keputusan untuk melakukan sebuah proses dari suatu program. Setiap langkah digambarkan dalam bentuk diagram dan dihubungkan dengan garis atau arah panah.

Flowchart sendiri terdiri dari 5 jenis dibedakan berdasarkan karakteristrik berdasarkan penggunaannya.

1. Flowchart Dokumen.
   Pertama ada flowchart dokumen (document flowchart) atau bisa juga disebut dengan paperwork flowchart. Flowchart dokumen berfungsi untuk menelusuri alur form dari satu bagian ke bagian yang lain, termasuk bagaimana laporan diproses, dicatat, dan disimpan.
2. Flowchart Program.
   Selanjutnya kita akan membahas flowchart program. Flowchart ini menggambarkan secara rinci prosedur dari proses program. Flowchart program terdiri dari dua macam, antara lain: flowchart logika program (program logic flowchart) dan flowchart program komputer terinci (detailed computer program flowchart).
3. Flowchart Proses.
   Flowchart proses adalah cara penggambaran rekayasa industrial dengan cara merinci dan menganalisis langkah-langkah selanjutnya dalam suatu prosedur atau sistem.
4. Flowchart Sistem.
   Yang keempat ada flowchart sistem. Flowchart sistem adalah flowchart yang menampilkan tahapan atau proses kerja yang sedang berlangsung di dalam sistem secara menyeluruh. Selain itu flowchart sistem juga menguraikan urutan dari setiap prosedur yang ada di dalam sistem.
5. Flowchart Skematik.
   Terakhir ada flowchart skematik. Flowchart ini menampilkan alur prosedur suatu sistem, hampir sama dengan flowchart sistem. Namun, ada perbedaan dalam penggunaan simbol-simbol dalam menggambarkan alur. Selain simbol-simbol, flowchart skematik juga menggunakan gambar-gambar komputer serta peralatan lainnya untuk mempermudah dalam pembacaan flowchart untuk orang awam.

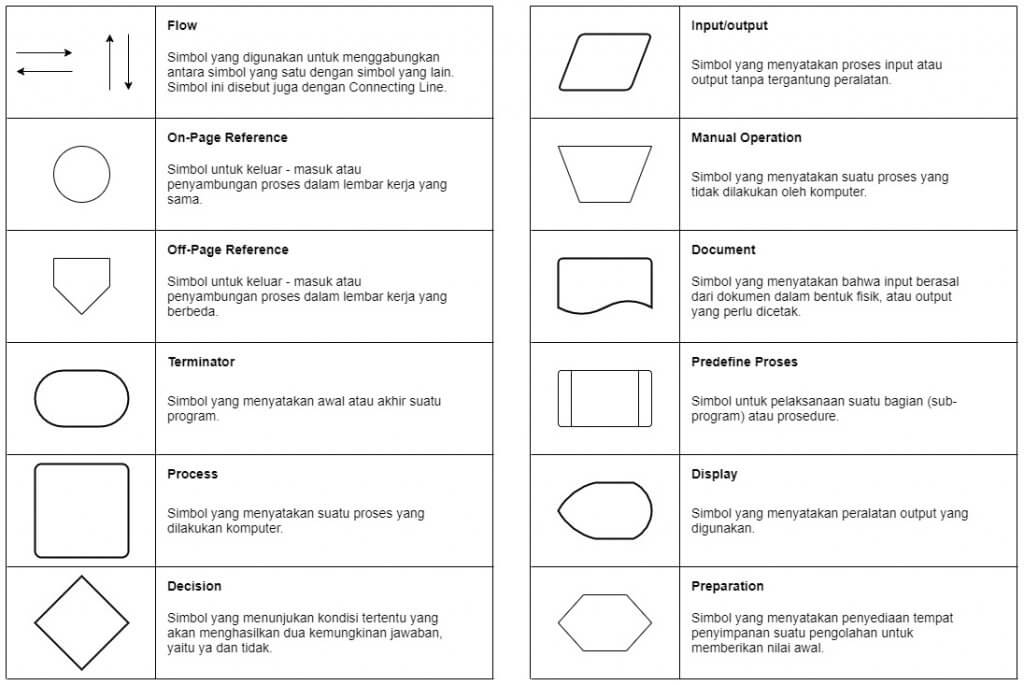

Berikut simbol-simbol dari Flowchart :

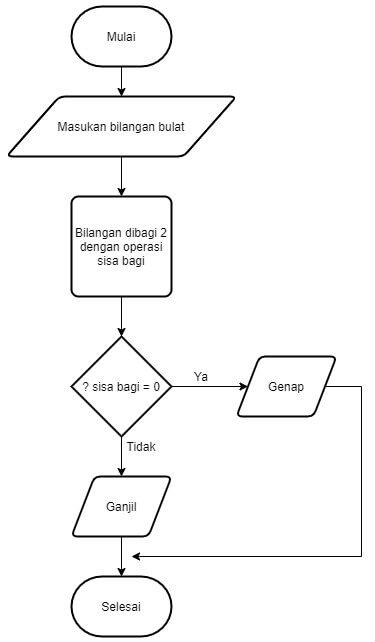

Dibawah ini alur Flowchart Menentukan bilangan genap
Penjelasan :

• Pertama pengguna menginput data yang berupa nilai dari bilangan bulat.
• Kemudian nilai yang dimasukan diproses dengan cara dibagi dengan angka 2.
• Jika sisa bagi sama dengan 0 berarti bilangan yang dimasukan adalah bilangan genap.
• Jika sisa bagi tidak sama dengan 0 berarti bilangan yang dimasukan adalah bilangan ganjil.
• Selesai.

Akhir kata saya ingin menyampaikan

Jika memahami flowchart dan simbol-simbolnya akan memudahkan kamu untuk menjelaskan proses berjalannya suatu program. Dengan kata lain juga Flowchart ialah alat untuk menyampaikan informasi tentang program kepada orang lain.
